15 Jahre Alte Festplatte - Datenrettung.

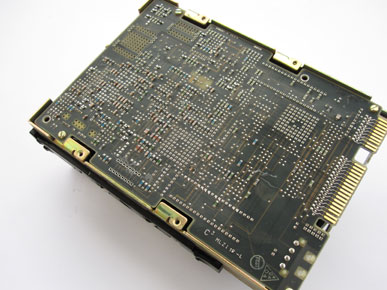

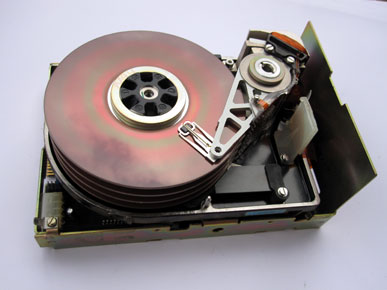

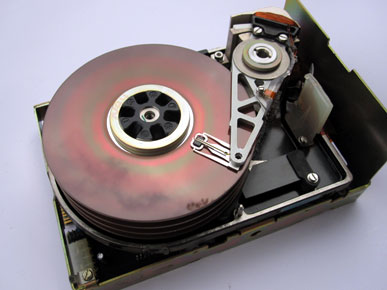

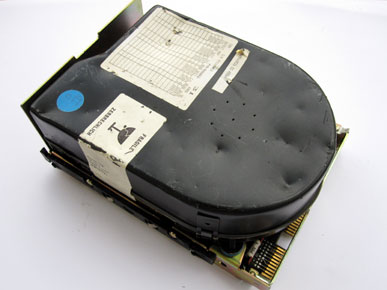

IBM Desktop 90X6812 HARD DRIVE, 44MB mit Enhanced Small Disk Interface (ESDI). Datenrettung durch Softwarefehler, die Festplatte funktoniert weiter. 15 Jahre Alte Festplatte im Einsatz. Datenrettung durch Softwarefehler, die Festplatte funktoniert weiter.
Enhanced Small Disk Interface (ESDI) war ein Massenspeicher-Schnittstelle, die in den frühen 80er Jahren erfunden wurde, ist von der Maxtor Corporation, als Nachfolger der ST506-Schnittstelle. ESDI bewegen bestimmte Teile des Reglers an die Antriebselektronik, wie die Daten-Trennzeichen, und wir verallgemeinerte den Steuerbus, so dass mehr Geräte kontrollieren konnte (wie ein Wechseldatenträger und Bandlaufwerke werden). ESDI benutzt die gleichen Kabel wie ST-506 (ein 34-Pin-Kabel und gemeinsamer Kontrolle ein 20-poliges Datenkabel für jedes Laufwerk) und könnte daher leicht verwendet, um einen ST-506-Anwendung zu ersetzen.
ESDI war in seiner Mitte bis Ende der 80er Jahre sehr häufig, wie SCSI-und ATA waren noch sehr unreif und ST-506 war einfach nicht schnell genug. ESDI Datenraten von 10, 15 oder 20 Megabit pro Sekunde (während die maximale Geschwindigkeit von 7,5 Megabit ST-506), waren viele zeitgenössische High-End-SCSI-Festplatten tatsächlich ESDI-Laufwerke mit SCSI-Brücke in der Antriebselektronik.
-
ESDI 34-pin Control Connector Pinout GROUND 1 2 ~HD SLCT 3 GROUND 3 4 ~HD SLCT 2 GROUND 5 6 ~WRITE GATE GROUND 7 8 ~CNFG/STATUS GROUND 9 10 ~XFER ACK GROUND 11 12 ~ATTENTION GROUND 13 14 ~HD SLCT 0 Key (no pin) 15 16 ~SECTOR GROUND 17 18 ~HD SLCT 1 GROUND 19 20 ~INDEX GROUND 21 22 ~READY GROUND 23 24 ~XFER REQ GROUND 25 26 ~DRV SLCT 0 GROUND 27 28 ~DRV SLCT 1 GROUND 29 30 Reserved GROUND 31 32 ~READ GATE GROUND 33 34 ~CMD DATA
-
ESDI 20-pin Data Connector Pinout ~DRV SLCTD 1 2 ~SECTOR ~CMD COMPL 3 4 ~ADDR MK EN GROUND 5 6 GROUND +WRITE CLK 7 8 -WRITE CLK GROUND 9 10 +RD/REF CLK -RD/REF CLK 11 12 GROUND +NRZ WRITE 13 14 -NRZ WRITE GROUND 15 16 GROUND +NRZ READ 17 18 -NRZ READ GROUND 19 20 ~INDEX
